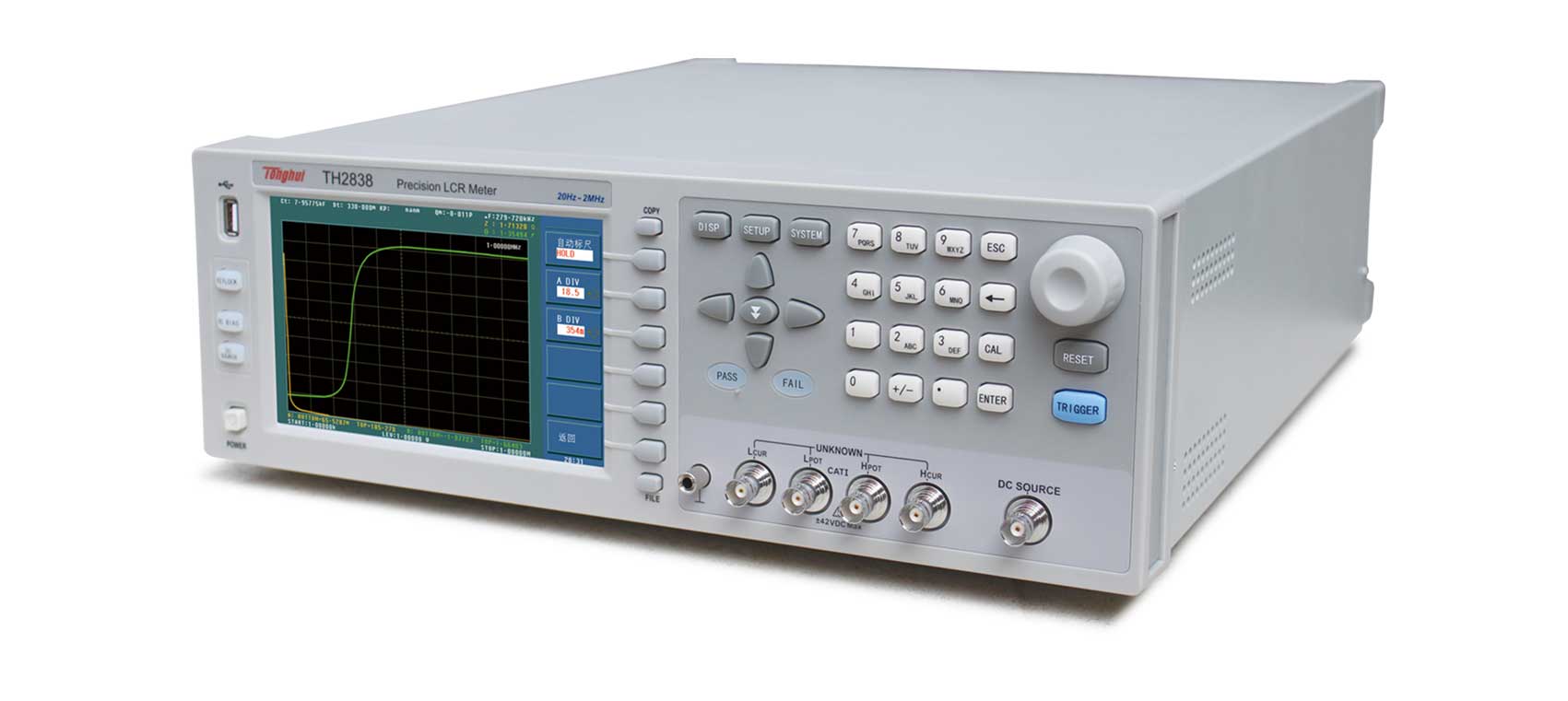

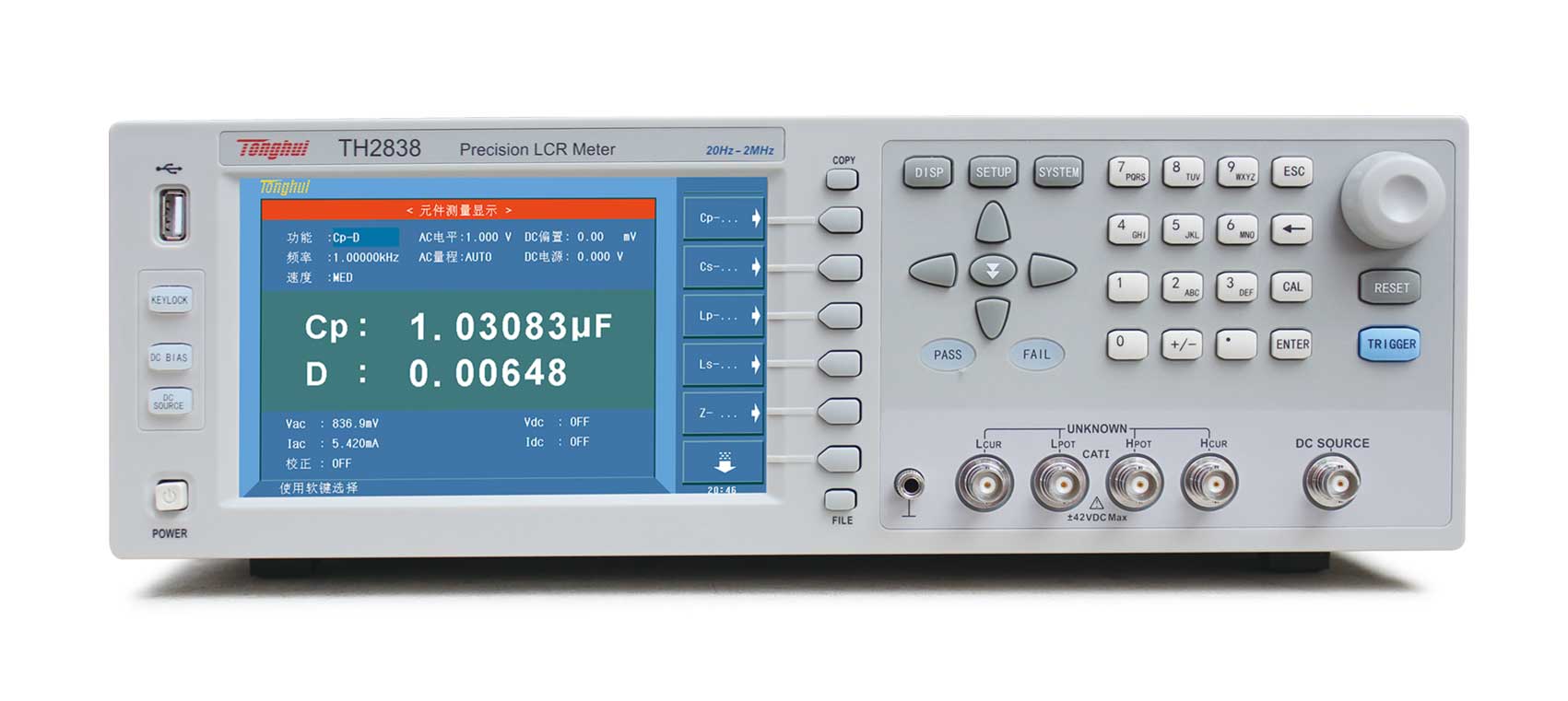

相位测量是评估元件交流特性的核心指标，在电子元件参数测试领域。通过先进的自动平衡桥技术，通惠TH2838精密LCR测试仪实现了电感、电容和电阻元件相位角的精确量化，为材料特性分析和电路设计优化提供了关键的数据支持。本文将对仪器相位测量的技术原理和实现路径进行深入分析。

一、相位测量的物理基础：复阻抗矢量解析

阻抗在交流电路中（Z）其本质是复数矢量，包括幅度(|Z|)和相位角。（θ）两个维度。通过对被测元件的测试，TH2838（DUT）同步采集电压，施加正弦激励信号（V）与电流（I）幅值和相位差。按照欧姆定律的复数形式：

$Z = \frac{V}{I} = |Z| \angle \theta$

该仪器通过锁相放大技术提取电流与电压之间的相位偏移，并结合振幅计算获得完整的阻抗矢量信息。这一测量方法突破了传统阻抗仅注重幅度的限制，能充分反映元件的动态电学行为。

二、四端对测量架构的相位稳定性保障

TH2838采用四端对(4)，以消除测试电缆寄生参数对相位测量的干扰。-Terminal Pair）测量架构。测试端的配置分为信号源。（HC、Hp）与检测端（Lp、Lc），Hp和Lp通过高阻抗差分放大器，形成独立的电压检测电路，实现电位差的精确采集。LC端通过反馈控制保持虚拟电位，保证电流检测电路与电压检测电路完全隔离。该设计有效地抑制了线间杂散电容(0.1)pF）接触电阻(10mm)Ω）特别是在高频测量场景下(超过1MHz)引入的相位误差，使相位稳定性优于0.01°的指标。

三、数字信号处理技术的相位解调算法

高速ADC内置仪器(采样率)≥200MS/s）数字化模拟信号后，通过离散傅里叶转换（DFT）提取基波分量。采用改进型Correlation算法进行相位解调，相互运算参考信号和响应信号：

$\theta = \arctan\left( \frac{\sum_{n=0}^{N-1} v[n] \cdot i[n]}{\sum_{n=0}^{N-1} v^2[n]} \right)$

该算法通过积累N个周期数据来提高信噪比，并与数字滤波器一起抑制谐波干扰。TH2838独特的相位补偿校准功能可以在每次测量前自动校正系统固有的相位偏差，并确保整个频段（20Hz~2MHz）的相位测量误差小于0.05°。

四、应用实例：介质材料介电特性分析

测量陶瓷电容器的介电损耗（tanδ）在这种情况下，相位角直接反映了材料的极化响应延迟。TH2838通过变温测试夹具（温度范围-55℃~150℃）结合频率扫描模式，可绘制tanδ-θ-f三维图谱。在对1GHz高频多层陶瓷电容器（MLCC）样品进行测试时，仪器能够以0.0001°的精度精确捕捉介电常数随频率变化的非线性特征，这为5G通信设备材料的选择提供了重要依据。

通过四端对架构、数字锁的解调和自适应校准技术的深度融合，同惠TH2838精密LCR测试仪实现了相位测量与宽频带的高精度兼容。这种测量能力不仅满足了传统元件参数的测量需求，还在前沿领域展现了独特的价值，比如射频器件的阻抗匹配和新能源材料的特性评估等。相位测量技术将成为精密电气分析中不可或缺的工具，尤其是随着电子系统朝着更高频率和更低损耗的方向发展。
