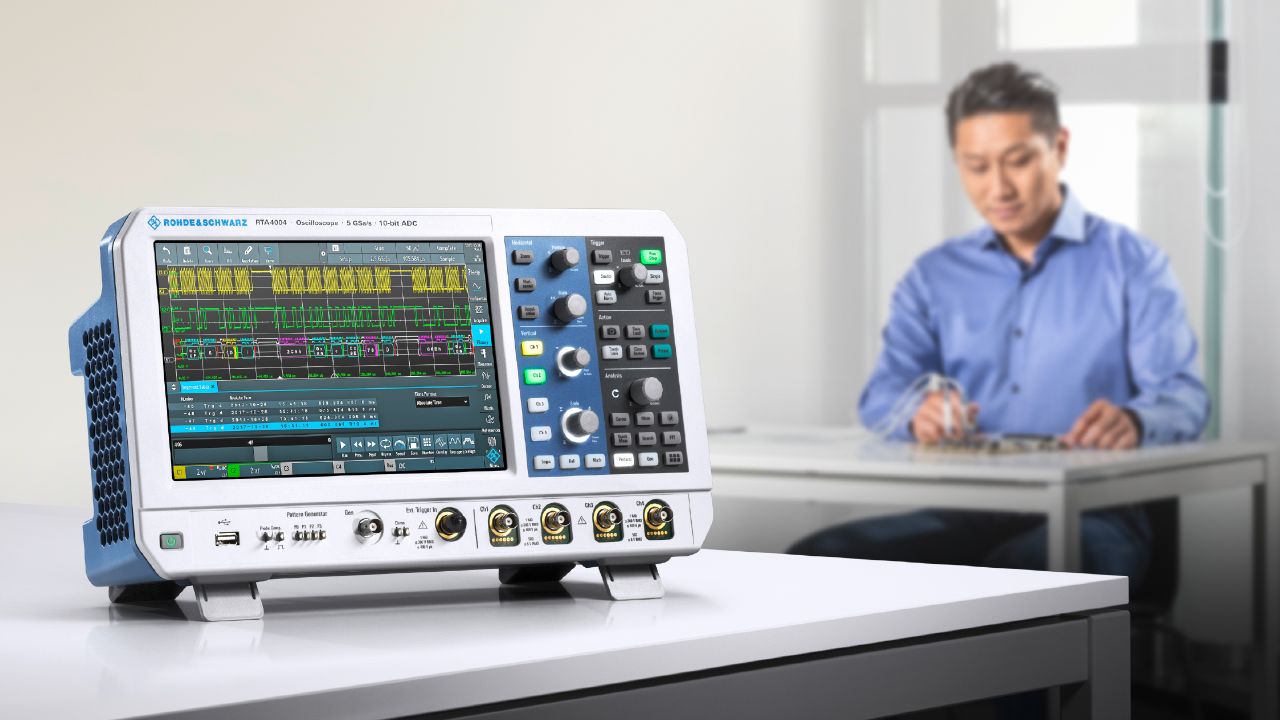

罗德R&S®RTA4000 作为一种高性能的电子测量仪器，示波器的光标测量功能为工程师和技术人员提供了准确的信号分析方法。该功能不仅可以快速获取关键参数，如信号的范围、时间和频率，还可以通过直观的光标定位实现复杂波形的深度分析，成为电子设计、故障诊断和信号调试的核心工具。

一、光标测量功能的基本原理和优点

通过示波器屏幕上的可移动光标测量光标，准确定位波形特征点，并通过计算光标之间的差值来获取参数。光标测量与自动测量模式相比，允许用户定制测量区域，适用于需要手动校准或分析波形局部特征的场景。例如，在验证自动测量结果的准确性、分析信号边缘细节或捕捉瞬时异常时，光标测量显示出更高的灵活性和精准度。

二、操作步骤：精准定位与参数读取

1. 启用光标功能：选择水平光标或垂直光标，通过示波器菜单或面板快捷键进入“光标模式”。时间参数测量采用水平光标，幅度参数测量采用垂直光标。

2. 定位特征:将光标移动到波形的关键点(如上升沿、峰值、周期起点)，相应的电压值或时间值将实时显示在光标位置。

3. 参数计算：例如，在测量频率时，在相邻两个周期的起点上放置水平光标，读取Δt时差，频率f=1/Δt；在测量峰值时，垂直光标分别定位最高点和最低点，直接读取差值。

4. 数据锁定和记录：测量结果可以通过示波器的存储功能保存，也可以通过USB接口导出数据进行进一步分析。

三、应用场景：从调试到验证的多维度支持

1. 电路调试：通过光标测量信号峰值与失真波形之间的时间偏移，在分析放大电路失真时，对失真源进行定位。

2. 通讯协议解码：准确测量脉冲信号的宽度和相位，验证数字通讯时序是否符合协议标准。

3. 故障诊断：在复杂波形中捕捉短暂的异常脉冲，通过光标定位故障点的时间位置和幅度，快速定位故障点。

4. 研究：在信号处理实验中，对波形特征进行手动测量，以验证理论模型的准确性。

四、注意事项与技巧

触发设置优化：采用边缘触发模式稳定波形显示，避免触发不稳定引起的光标定位偏差。

探头补偿校准：定期对探头进行校准，以确保测量精度，特别是在高频信号测量中，避免因探头延迟而引入误差。

时间基与灵敏度匹配:时间基(如微秒/格)和垂直灵敏度(伏特/格)根据信号频率进行调整，确保波形在屏幕上完全显示，刻度准确。

罗德R&S®RTA4000 示波器具备光标测量功能，凭借其直观的操作界面和高精度的定位能力，为工程师提供了从基本参数测量到复杂信号分析的全面解决方案。掌握这一功能不仅可以提高调试效率，还可以挖掘精密电子系统设计中更深层次的信号特征，成为电子工程领域不可或缺的技术工具。
