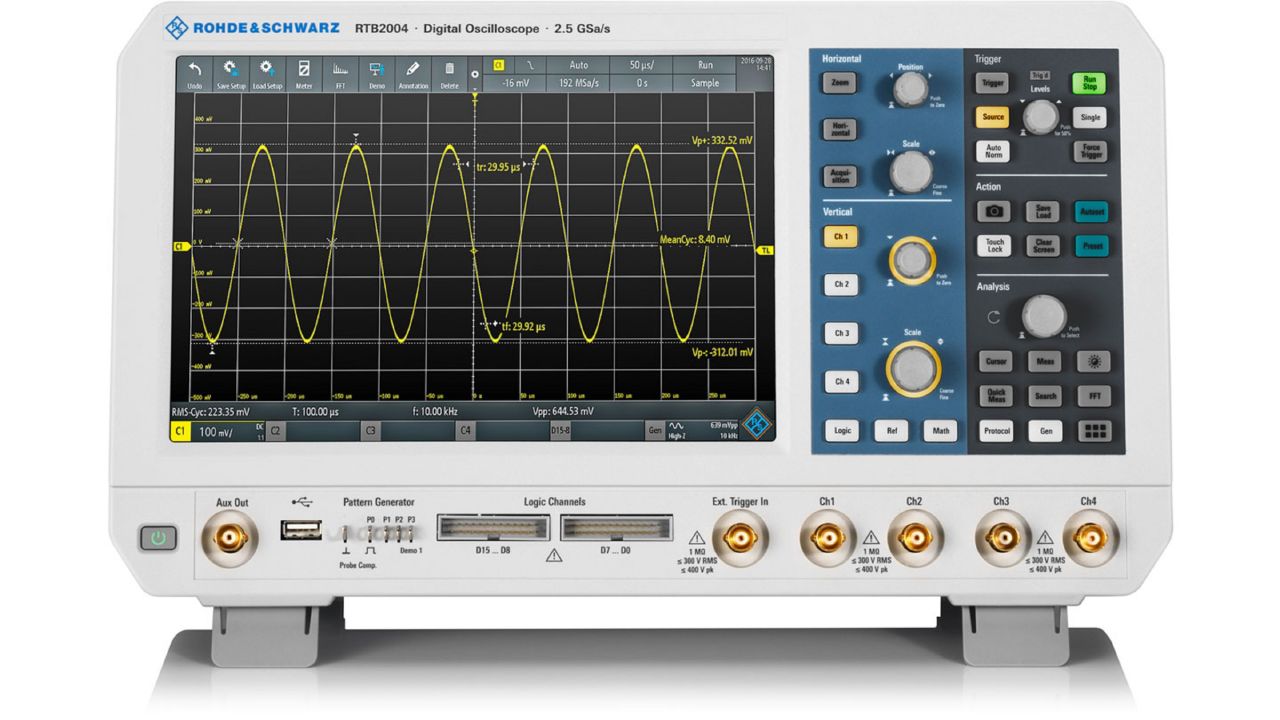

罗德与施瓦茨示波器RTB2002借助自身强大FFT（快速傅立叶变换）分析功能，可帮助用户将时域信号转换成频谱图，应用于谐波检测、噪声解析、振动信号研究等场景。本文结合实操步骤与参数优化技巧，为用户提供详尽工作指南。

一、基础操作：激活FFT分析模式

1.网络信号接入与通道设定

将待测信号经由探头接入示波器通道（如CH1或CH2），保证探头接地装置可靠。

开启相对应通道的显示器(根据下面板相匹配通道的按钮)，修整垂直刻度，使屏幕上充分展示时域波形。

2.进入到FFT解析菜单栏

按下前面板"Math"（数学功能）按键，进入到数学运算菜单栏。

选取“数学运算类型”FFT"模式。

3.配置FFT参数

建议选择CH1或CH2等信号源通道作为FFT的输入。

按需设置以下关键参数（依据检测要求修整）：

窗口函数：依据信号类型选取（如Rectangular、Hamming、Hanning等，默认值一般为Rectangular）。

垂直刻度：线性切换（Vrms）或对数（dBV）后面一种更加适合观察小信号和谐波。

频率范围：通过调节水平时基（时域窗口长度）或者直接设定频域中心频率/跨度。

4.触发与采样改进

保证触发模式稳定（如边沿触发），避免出现频谱抖动。

假如网络信号里面含有高频成分，则需要提升采样率(通过减少时基)从而避免频谱混合。

二、关键参数设置和优化

1. 采样率与记录长度

推荐设定采样率为示波器最大值的1/2~1/4（如2GSa/s时选500MSa/s），避免出现数据过载。

分辨率带宽（RBW）=采样率/记录长度，将RBW设置为10kHz(500MSa/s)，可以清楚地区分相邻频率。

2. 窗函数选取

矩形窗：应用于瞬态信号，频率分辨率高但也存在频谱泄漏。

Hanning窗：平滑边缘，适合周期信号与窄带解析。

Blackman窗：抑制旁瓣，用以单频网络信号或高次谐波检测。

3. 平均模式

单次平均：应用于稳定网络信号；

平均指数：动态跟踪频谱转变；

线性平均：降低随机噪声，提高信噪比。

三、高级技巧与结果解读

1. 抗混合重叠和DC偏移处理

选用“交流耦合”过滤直流重量，避免出现频谱基线偏移；

避免出现高频混合，根据探头或硬件滤波器(比如20MHz截止频率)。

2. 频谱数据统计分析

选用“标记（Marker）”功能激活“自动测量”，能够获取中心频率、带宽等数据，并精准定位最高值频率和幅度。

谐波失真计算（THD）：THD公式计算是观察基频整数倍频谱线。=√(ΣA²ₙ)/A₁（A₁为基频幅度，Aₙ谐波幅度)。

3. 参照波形对比

参照频谱(REF功能)调用历史存储，数据可视化网络信号转变。

四、常见问题与解决方案

1. 频谱泄漏：现象为伪峰或边缘扩散。解决方案：选择适合自己的窗口函数(比如Hanning)和调整采样率。

2. 触发抖动：设定触发电平处在信号幅值中间，避免出现触发不平衡。

3. 数据过载：有效降低采样率或缩短记录长度，改进RBW参数。

五、安全与维护提示

保证示波器接地装置稳定，避免出现在潮湿或易燃易爆条件选用；

定期清洁仪器外壳，避免出现水分渗入内部。

经由合理配置参数与窗函数，罗德RTB2002示波器的FFT功能可高效解析网络信号频谱特性。用户应该合理地调节设定信号类型，熟练掌握数据统计分析实用技巧，为工程测试和科研提供可靠的支持。
