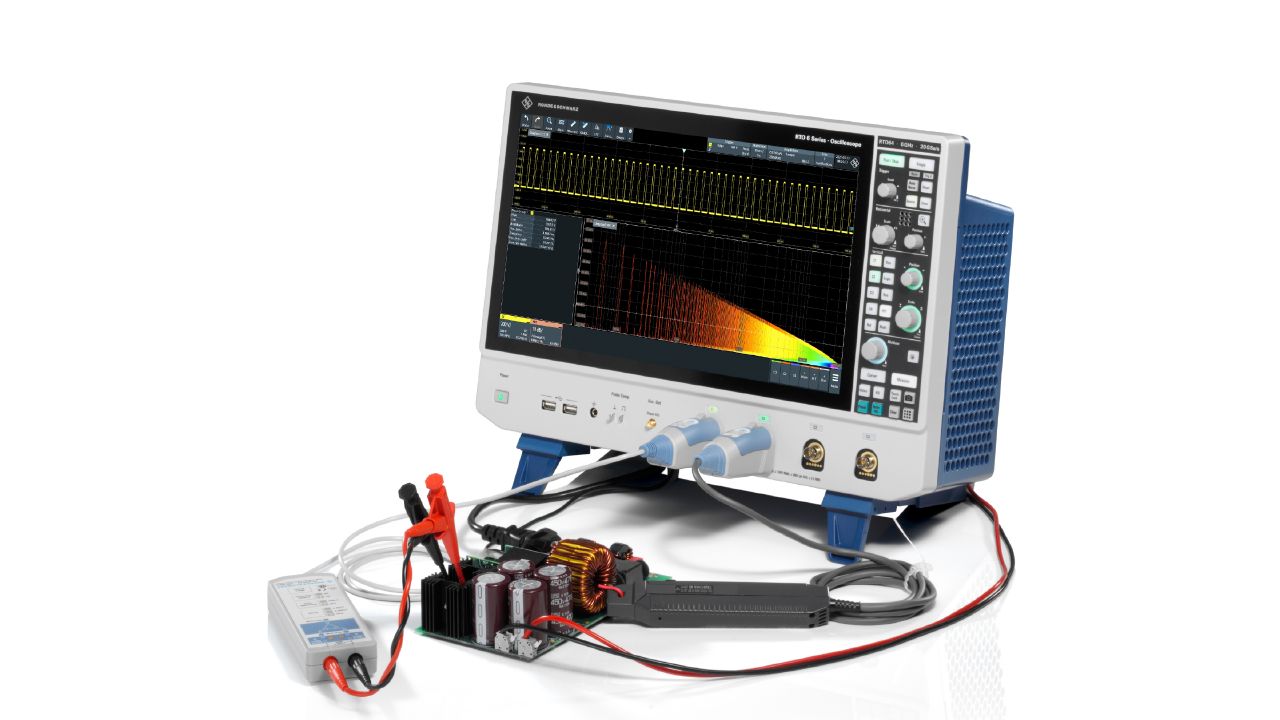

示波器是工程师和爱好者必不可少的工具，能够在示波器测量直流电压时提供精准的数据支持。直流电压怎么测量？本文将详细介绍如何使用罗德与施瓦茨示波器R&S®RTO64精确直流电压测量，以帮助用户全面掌握操作步骤和常见的注意事项。

一、连接与基本设置

1. 连接探头

将示波器探头连接至被测电路。保证探头接地线连接至电路地线，信号线接触到待测点。特别注意依据电压范围选择合适的探头衰减比（如示波器探头x1和x10衰减时需对应调节计算，示波器探头x1和x10的主要区别在于信号衰减比例、输入阻抗、带宽及应用领域）。

2. 垂直/水平系统基本设置

垂直刻度调节（Volts/Div）：

旋转垂直旋钮或触控调节，设定每格电压值（例如500 mV/div），使波形幅度适中占屏幕60%~80%26。

选择耦合模式：

DC耦合：保留信号直流分量（如电源纹波测试）69。

AC耦合：滤除直流分量（如交流信号观测）。

水平时基调节（Time/Div）：

旋转水平旋钮调节时间刻度（如1 μs/div），保证信号周期详细显示。

带宽限制（可选择）：

使用20 MHz或250 MHz带宽限制，能够抑制高频噪声干扰。

3.触发设定

调节触发电平，使波形稳定显示，选择“边缘触发”模式。如果信号稳定，触发功能可以适当关闭。

二、参数调整与精确测量

1. 垂直刻度设定

通过旋钮或菜单调节垂直灵敏度（如每格500mV），使波形在屏幕中央清晰显示。如果波形超出屏幕范围，则增加灵敏度；如果显示器太小，则降低灵敏度。

2. 时基调节

设定水平时基（如每格1ms），保证波形在时间轴上详细显示。

3. 载入直流电压：

观察波形：直流电压主要表现为水平直线。

确定零电压线：将输入耦合切换至“GND”，调节垂直位移旋钮使时基线位于屏幕中央或指定刻度线。

切换回“DC模式，记录波形直线与零电压线之间的垂直距离(单位:格)。

计算电压值：DC电压（V）= 垂直距离(格)×垂直灵敏度（V/格）。

三、常见注意事项

1. 探头选择：高压精确测量需使用专用高压探头，避免损坏设备。

2. 测量范围匹配：估计电压范围，选择适当的垂直灵敏度，避免过载或分辨率不足。

3. 环境干扰：使用屏蔽电缆，避免电磁干扰。如有必要，启动示波器的带宽限制功能。

4. 数据记录：为了便于后续分析，及时保存测量数据(如CSV格式)。

四、进阶技巧

自测功能：使用示波器的自测功能，直接载入DC电压值。

校准验证：定期利用示波器内置的校准信号来确认测量的准确性。

噪声处理：通过采用平均采样的方法来降低随机噪声，从而提升测量的稳定性和准确性。

五、常见问题处理

1. 波浪漂移：检查接地线连接是否稳定，或调整触发灵敏度。

2. 阅读异常：确认探头衰减比设置是否正确，或者重新校准探头。

罗德和施瓦茨R&S®RTO64示波器可以高精度、多功能地高效地完成DC电压的精确测量。操作时必须严格按照连接规范进行，合理配置参数，并留意环境中的干扰因素。通过掌握上述步骤和技巧，您将能够准确地获取被测电路的直流电压数据，从而为电路设计和调试提供可靠的依据。
